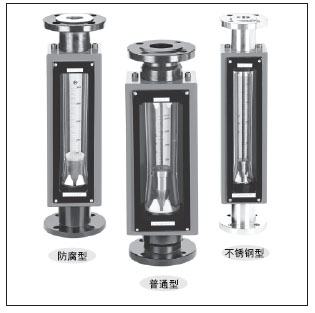

FA24型玻璃轉子流量計

點擊下載

概述

FA24型玻璃轉子流量計是采用國際工藝和設備制造的產品，質量性能達到國際水平，精度等級高，采用獨特的設計，法蘭接頭可以旋轉以調節四只安裝孔，在不把流量計撤出管道的情況下，可方便的更換錐管和浮子。
可加裝標尺板。

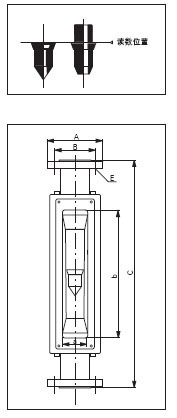

外形及安裝尺寸

通徑	窗口尺寸（a×b）	C	B	A	E	重量 (kg)
DN15	37×302	500	Φ65	Φ95	4-Φ14	6
DN25	52×294	500	Φ85	Φ115	4-Φ14	10
DN40	64×278	500	Φ110	Φ145	4-Φ14	13
DN50	94×266	500	Φ125	Φ160	4-Φ18	18
DN80	132×302	500	Φ150	Φ185	4-Φ18	32

注：法蘭標準GB/T9119-2000
DN(15～50), PN1.0MPa DN80 PN0.6MPa

型號規格與技術參數

通徑 (mm)	型號	測量范圍		壓損 (Pa)	最大壓力 (MPa)	最高溫度(℃)	準確度等級
通徑 (mm)	型號	水(20℃)L/h	空氣 (20℃ 101325Pa)m3/h	壓損 (Pa)	最大壓力 (MPa)	最高溫度(℃)	準確度等級
DN15	FA24-15 FA24-15F	10～100 16～160 25～250 40～400 63～630	0.12～1.2 0.2～2 0.3～3 0.5～5 0.8～8 1.2～12 2～20	1100 1200 1700 2000 2500 3000	1.0	120	2.5
DN25	FA24-25 FA24-25F	63～630 100～1000 160～1600 250～2500	2～20 3～30 5～50 6～60	2800 4000 5000 6000	1.0
DN40	FA24-40 FA24-40F	250～2500 400～4000	5～50 8～80 12～120	3400 4000 5000	0.9
DN50	FA24-50 FA24-50F	630～6300 (1～10)m3/h	12～120 20～200 30～300	4800 6500 8500	0.7
DN80	FA24-80 FA24-80F	(1.6～16)m3/h (2.5～25)m3/h (8～40)m3/h		8000 9000 9600	0.5

注：1、進入流量計流體的壓力，液體至少是壓損的兩倍，氣體必須超過5倍壓損。
2、需準確度等級1.5級，請?jiān)谟唵紊献⒚鳌?br />3．耐腐型四氟浮子流量比普通型低一流量等級。

全不銹鋼型FA24-()B/BF FA24-()Bo/BoF

法蘭、浮子、導桿、支承板及螺栓等均為不銹鋼304(1Cr18Ni9Ti)，型號為FA24-()B。
接液材質如需選用316，則型號為FA24-()B0，需定做。
如需不銹鋼內襯PTFE，則型號為FA24-()BF(316為B0F)，需定做。

零部件

型號	浮子	基座	止檔	密封圈及墊片	導 桿
FA24 - 15、25 、 40 、50、80	1Cr18Ni9Ti 不銹鋼	鑄鐵	氟塑料	耐高溫橡膠	1Cr18Ni9Ti 不銹鋼
FA24 - 15F、2 5 F 、 40F、50F、80F	外包氟塑料	鑄鐵內襯氟塑料*	氟塑料	氟橡膠

注：如介質是有機溶劑，訂貨時請注明。
